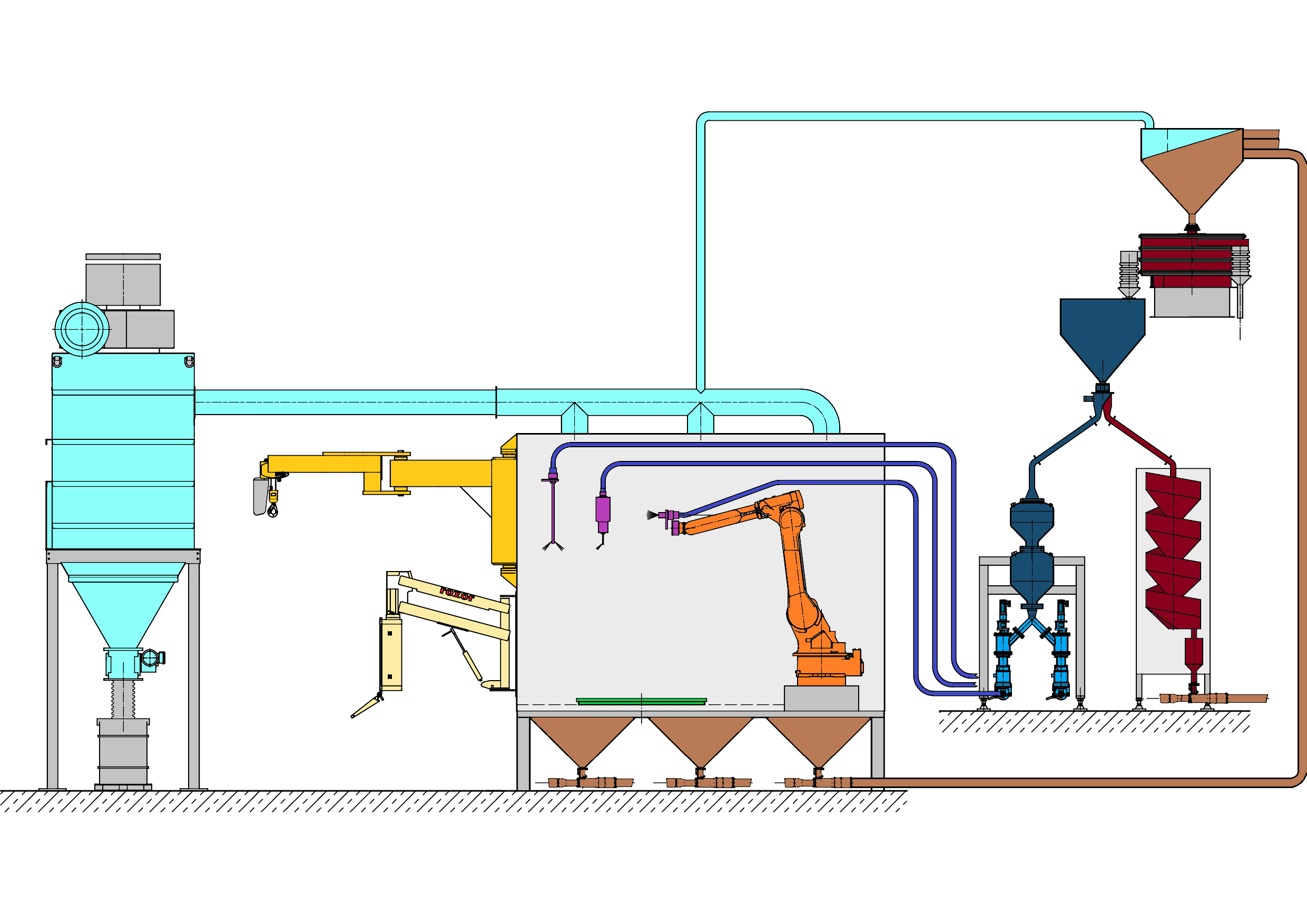

Modulare Bauweise
Dank ihrer modularen Bauweise lassen sich unsere Strahlanlagen präzise auf den jeweiligen Einsatzbereich zuschneiden – sei es für die Bearbeitung von Flugzeugtriebwerk-Teile oder Anwendungen in der Medizintechnik. Alle Komponenten sind individuell wählbar, austauschbar und reparierbar. Durch die clevere Kombination bewährter Standardmodule mit flexibel skalierbaren, kundenspezifischen Zusatzausstattungen erfüllen wir selbst anspruchsvollste Anforderungen. Das Ergebnis sind hochautomatisierte, optimal abgestimmte Anlagen, die sich nahtlos in bestehende Produktionsprozesse integrieren.
1
2
3
4
5
6
7
8
9
10
11
ZUBEHÖR
Für eine perfekte Arbeitsumgebung und ideale Prozesse entwicklen wir individuell:
- Betriebsmittel
- Messmittel für Werkzeug und Bauteile
- Kalibrierstationen
- Schlauchüberwachung
- Mobile Strahlmittelsilos
- Strahlmittel Schnellentleerung
- Abfallbehälter
- und weitere
1) Strahlsystem
Unsere Strahlsysteme sind in kontinuierlicher oder diskontinuierlicher Ausführung erhältlich und lassen sich flexibel an Ihre Prozessanforderungen anpassen. Optional integrierte, dauerfeste Drucktanks sorgen für einen stabilen Betrieb. Die AMS-konforme Closed-Loop-Druckregelung gewährleistet präzise Druckwerte im Bereich von 0.15 bis 10 bar.
2) Dosierung
Die Dosierung ist ein Kernelement unserer Strahlanlagen. Pro Anlage können meherer unterschiedliche Dosierung vorkonfiguiert werden, was einen vollautomatisierten Werkzeugwechsel ermöglicht. Unsere AMS-konforme Closed-Loop-Mengenregelung arbeitet mit einer Genauigkeit von ±5 %.
- Metallische Strahlmittel (Stahlkugeln, Cut-Wire)
- Range FE-gross: 1 – 10 kg/min
- Range FE-klein: 0.1 – 1.2 kg/min
- Nichtmetallische Strahlmittel (Glas, Keramik, Korund)
- Range FE-gross: 0.7 – 7 kg/min
- Range NE-klein: 0.4 – 4 kg/min
3) Strahlmittelrückführung
Das Strahlmittel wird effizient in Trichtern gesammelt und hermetisch dicht pneumatisch zurückgeführt. Je nach Anforderung erfolgt die Abscheidung über Zyklon- oder Prallabscheider, um eine hohe Reinheit des Strahlmittels zu gewährleisten.
4) Strahlmittelaufbereitung
Unsere Aufbereitungseinheiten kombinieren Siebung, Spiralsortierer und Magnetabscheider, um eine optimale Strahlmittelqualität sicherzustellen. Dies verlängert die Lebensdauer des Strahlmittels und gewährleistet konstante Strahlergebnisse.
5) Düsenbewegung
Für komplexe Strahlprozesse setzen wir auf 6-achsige Industrieroboter führender Hersteller wie Stäubli, ABB, KUKA oder Motoman, optional mit Zusatzachsen und Schutzmantel. Alternativ kommen CNC-gesteuerte Linearachsen zum Einsatz, ideal für einfache Bewegungsprofile in Kombination mit Drehtischen.
6) Werkzeuge
Unser modulares Werkzeugsystem umfasst Aussen-, Innen- und Rotationsdüsen sowie Decken- oder Kellerlanzen. Ein automatischer Werkzeuggreifer ermöglicht den unterbrechungsfreien Wechsel zwischen verschiedenen Strahlwerkzeugen.
7) Bauteilbewegung
Für die präzise Positionierung der Werkstücke bieten wir Drehtische, Lünetten, Schaftstrahlvorrichtungen sowie Satelliten- und Planetentische an. Diese Komponenten sind auf Ihre spezifischen Anforderungen zugeschnitten und ermöglichen eine optimale Bauteilbewegung während des Strahlprozesses.
8) Strahlkabine
Unsere modularen, doppelwandigen Strahlkabinen sind material- und schalldicht konstruiert, mit dauerhaft verklebter Gummierung für maximale Langlebigkeit. Je nach Bedarf sind manuelle oder automatische Schiebe- oder Flügeltüren sowie ein integrierter Handstrahlstand verfügbar.
9) Bauteilhandling
Für ein effizientes Bauteilhandling stehen Knickarmkrane, Kranklappen für Hallenkrane und Transportbahnen zur Verfügung. Diese Systeme ermöglichen eine sichere und ergonomische Handhabung der Werkstücke.
10) Maschinenbedienung und Steuerung
Unsere Anlagen sind mit Steuerungen und Visualisierungen von TBM Automation AG ausgestattet und bieten eine intuitive Bedienung über Touch-Screen. Das ergonomisch, höhenverstellbare HMI ermöglicht eine komfortable Interaktion. Integrierte Barcode- und RFID-Erkennung sorgen für eine verwechslungs- und prozesssichere Bearbeitung der Bauteile. Für eine lückenlose Rückverfolgbarkeit wird die Bearbeitung mit allen Prozess-Parametern SAE AMS-2432 konform protokolliert.
11) Ventilation & Entstaubung
Für eine effektive Entstaubung setzen wir auf Vorreinigung mittels Windsichter oder Zyklon sowie auf Trocken- oder Nassabscheidung. Unsere energieeffiziente Luftführung ist optional in ATEX-konformer Ausführung erhältlich, um höchste Sicherheitsstandards zu erfüllen.
